파이프 처리의 수많은 프로세스에서 절단 정밀도는 파이프 절단 기계의 성능 및 처리 품질을 측정하는 데 중요한 지표입니다. 건설, 기계 제조, 자동차 산업 또는 항공 우주와 같은 산업에서는 파이프에 대한 매우 높은 정밀 요구 사항이 요구되어 파이프 절단 기계의 절단 정밀도가 매우 중요합니다.
제품의 품질, 성능 및 서비스 수명에 직접적인 영향을 줄뿐만 아니라 기업의 생산 효율성 및 비용 관리와 관련이 있습니다. 다음은 여러 측면에서 파이프 절단 기계의 절단 정밀도를 보장하기위한 방법과 핵심 사항에 대해 자세히 설명합니다.

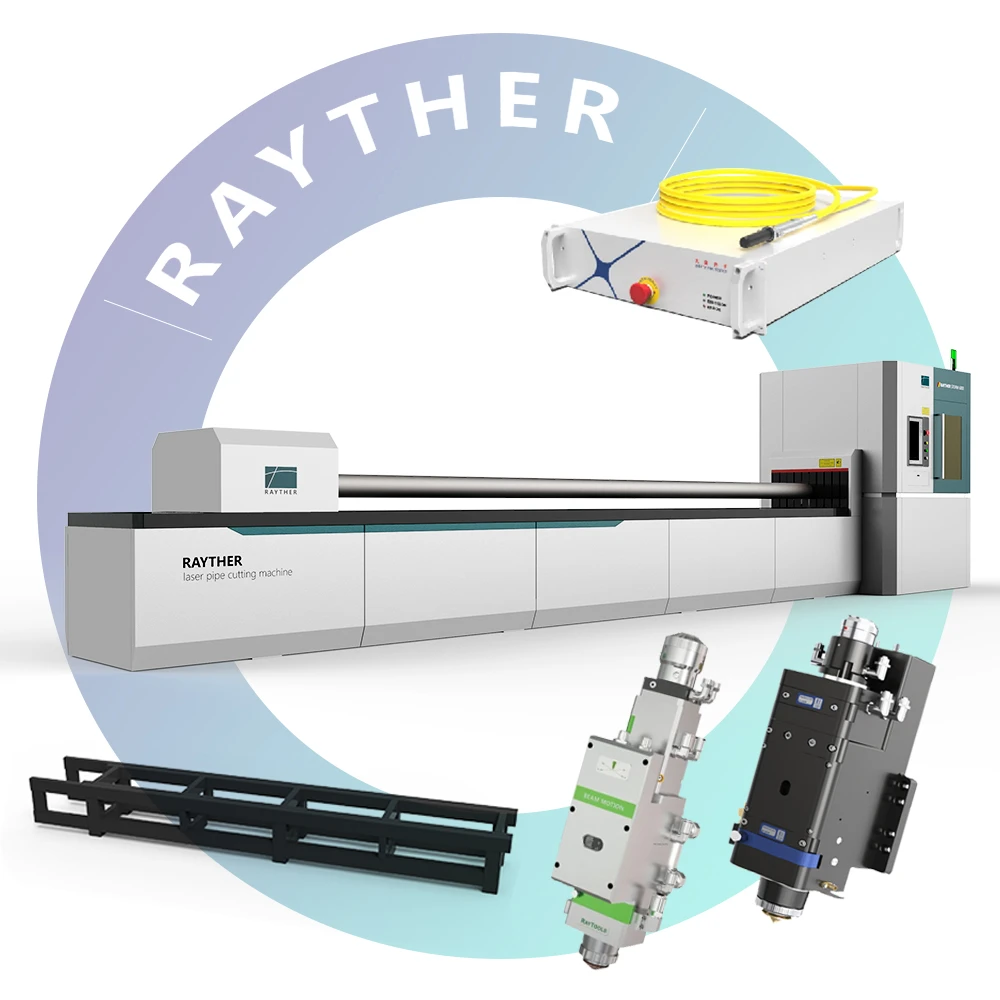

장비 자체의 정밀도를 보장합니다
고품질 기계 구성 요소
튼튼하고안정적인침대
파이프 절단 기계의 기본지지 구조로서 침대는 절단 정밀도에 큰 영향을 미칩니다. 고품질 강철과 내부 응력을 제거하기위한 다중 노화 처리와 같은 합리적인 구조 설계 및 용접 공정을 통해 제조 된 장기 용어 사용 중에 침대가 변하지 않도록 할 수 있습니다.
예를 들어, 일부 대형 스케일 레이저 파이프 절단기의 층은 두꺼운 벽으로 둘러싸인 직사각형 강철 튜브에서 용접되며 정밀 가공 및 노화 처리를 겪으므로 절단 공정을위한 견고하고 안정적인 기초를 제공하고 침대 진동 또는 변형으로 인한 절단 편차를 효과적으로 줄입니다.
높은 정밀 전송 구성 요소
파이프 절단 기계의 절단 헤드의 공급 및 이동은 변속기 구성 요소를 통해 실현됩니다. 볼 스크류, 선형 가이드 및 기어 랙과 같은 높은 정밀 변속기 장치는 움직임의 매끄러움과 위치 정확도를 보장 할 수 있습니다. 볼 스크류는 높은 정밀도, 강성 및 마찰력이 낮으며 모터의 회전 운동을 선형 운동으로 정확하게 변환 할 수 있습니다. 선형 가이드는 움직이는 구성 요소에 대한 정확한 지침을 제공하여 이동 과정에서 흔들림 및 편차를 줄일 수 있습니다. 고급 파이프 절단기에서 볼 스크류의 위치 정확도는 ± 0에 도달 할 수있어 01mm 이상에 도달하여 절단 정밀도가 크게 향상됩니다.
정밀 로터리 척
레이저 파이프 절단기가 원형 파이프를자를 때와 같이 파이프 회전이 필요한 파이프 절단기의 경우 로터리 척의 정밀도가 중요합니다. 정밀 로터리 척은 회전 과정에서 파이프의 동심성을 보장하고 파이프 편심으로 인한 절단 오류를 줄일 수 있습니다. 높은 정밀 베어링과 고급 제조 공정을 사용함으로써, 방사형 런 - 로터리 척의 축 방향 플레이는 매우 작은 범위 내에서 제어 될 수 있습니다. 일반적으로 방사형 실행 - 고품질 로터리 척은 ± 0. 05mm 내에서 제어 될 수 있으므로 정밀도 절단을 보장합니다.
고급 제어 시스템
CNC 시스템의 정확한 제어
대부분의 최신 파이프 절단기에는 CNC (컴퓨터 수치 제어) 시스템이 장착되어 있으며, 이는 절단 정밀도를 제어하는 핵심입니다. CNC 시스템은 사전 설정 프로그램 명령어를 수신하여 절단 공정의 정확한 제어를 실현하여 모터의 회전 속도, 이동 방향 및 변위를 정확하게 제어합니다.
예를 들어, 일부 하이 엔드 CNC 시스템에는 나노 미터 - 레벨 보간 컴퓨팅 기능이있어 절단 경로를 정확하게 계획하고 제어 할 수 있으며, 절단 헤드가 사전 결정된 궤적을 따라 정확하게 움직일 수 있으며 정밀도 절단의 안정성을 보장 할 수 있습니다.
자동 보정 기능
고급 CNC 시스템에는 자동 보정 기능이있어 기계 구성 요소의 마모 및 온도 변화와 같은 요인으로 인한 오류를 실시간으로 모니터링하고 보상 할 수 있습니다.
예를 들어, 주요 위치에 설치된 센서를 통해 나사 및 온도 변경의 마모 조건은 실제 시간으로 모니터링됩니다. CNC 시스템은 센서의 데이터 페이스트 백에 따라 모터의 모션 매개 변수를 자동으로 조정하여 오류를 보상하여 절단 정밀도가 높은 수준으로 유지되도록합니다.
인간 - 기계 인터페이스의 최적화
우수한 휴먼 - 머신 인터페이스는 운영자가 매개 변수를 설정하고 작업을 제어하는 데 용이 해져서 정밀도 절단에 대한 인간 작동 오류의 영향을 줄입니다. 직관적이고 간결한 작동 인터페이스를 사용하면 운영자가 절단 길이, 각도 및 속도와 같은 절단 매개 변수를 빠르고 정확하게 입력 할 수 있으며, 절단 프로세스 중에 장비의 작동 상태와 다양한 데이터를 실시간으로 볼 수 있습니다. 일부 파이프 절단기의 인간 - 기계 인터페이스에는 그래픽 프로그래밍 기능이 있습니다. 운영자는 그래픽을 그리거나 CAD 도면을 가져 와서 절단 프로그램을 생성하여 운영의 편의성과 정확성을 더욱 향상시킬 수 있습니다.
절단 과정의 최적화
절단 매개 변수의 합리적인 선택
절단 속도 조정
절단 속도는 절단 정밀도에 중대한 영향을 미칩니다. 지나치게 높은 절단 속도는 불완전한 절단, 거친 절단 표면 또는 슬래그 접착력으로 이어질 수 있습니다. 절단 속도가 너무 낮 으면 파이프가 과열되어 열 변형이 발생하고 절단 정밀도에 영향을 미칩니다. 파이프의 다른 재료와 두께는 해당 절단 속도와 일치해야합니다. 예를 들어, 얇은 벽으로 된 스테인리스 스틸 파이프를 절단 할 때, 속도는 일반적으로 분당 1 - 3 미터 주위에 적절하게 증가 할 수 있습니다. 두꺼운 벽으로 된 탄소 - 강철 파이프를 절단 할 때 속도를 0. 2 - 0. 분당 5 미터로 줄여야합니다.
힘과 에너지의 일치
레이저 파이프 절단 기계 및 플라즈마 파이프 절단 기계의 경우 전력 및 에너지 설정은 절단 효과 및 정밀성과 직접 관련이 있습니다. 파이프의 재료 및 두께에 따라 플라즈마 아크의 레이저 전력 또는 에너지 강도는 합리적으로 조정되어야합니다. 더 두꺼운 파이프를 절단 할 때는 파이프를 관통하기에 충분한 에너지를 보장하기 위해 전력을 증가시켜야합니다. 얇은 벽화 파이프를자를 때는 과도한 에너지로 인해 파이프를 타거나 변형하지 않도록 전력을 줄여야합니다.
예를 들어, 3mm 두께의 스테인리스 스형 파이프를자를 때 레이저 전원은 일반적으로 1000 - 1500 w로 설정되며 이는 더 적합합니다.
가스 압력 및 흐름의 제어
레이저 절단 및 플라즈마 절단에서 보조 가스는 용융 금속을 날려 버리고 절단 가장자리를 식히고 절단 헤드를 보호하는 역할을합니다. 가스 압력과 흐름의 크기는 또한 절단 정밀도에 중요한 영향을 미칩니다. 적절한 가스 압력은 절단 가장자리에서 용융 금속을 빠르게 날려 버릴 수 있으며, 최첨단은 더 부드럽고 깔끔하게 만듭니다. 흐름이 너무 크거나 작은 흐름은 절단 효과에 영향을 미칩니다.
예를 들어, 레이저 절단 스테인리스 - 스틸 파이프, 산소는 일반적으로 보조 가스로 사용되며 압력이 0. 6 - 1.
절단 경로 계획의 최적화
자주 시작하지 마십시오 - 중지
절단 경로 계획은 자주 시작 - 절단 헤드의 정지를 피하려고 노력해야합니다. 각 시작 - 정지는 특정 관성 충격이 발생하여 절단 정밀도에 영향을 미칩니다. 절단 프로그램의 합리적인 설계를 통해 절단 헤드는 절단 과정에서 지속적이고 부드러운 움직임을 유지하여 불필요한 가속 및 감속 프로세스를 줄일 수 있습니다. 예를 들어, 복잡한 그래픽으로 파이프를 절단 할 때는 그래픽을 너무 많은 작은 직선 라인 세그먼트로 분해하는 대신 연속 곡선 절단 경로가 채택됩니다.
모서리의 오류를 줄입니다
절단 경로의 모서리에서, 절단 헤드는 움직임 방향을 변경해야하기 때문에 오류가 발생할 수 있습니다. 아크 전환을 사용하여 코너의 속도와 가속도를 최적화함으로써 모서리의 오류를 효과적으로 줄일 수 있습니다. 예를 들어, 직사각형 파이프의 네 모서리를자를 때, 적절한 반경으로 아크 전환이 사용되므로 절단 헤드가 모서리에서 부드럽게 회전하고 날카로운 회전으로 인한 절단 편차를 피할 수 있습니다.
파이프의 변형 계수를 고려하십시오
얇은 벽으로 된 알루미늄 합금 파이프와 같이 변형이 발생하기 쉬운 일부 파이프의 경우 절단 경로를 계획 할 때 파이프 변형에 대한 절단 공정 중에 생성 된 열 응력 및 기계적 응력의 영향을 완전히 고려해야합니다. 대칭 절단 및 세그먼트 절단과 같은 방법을 사용하여 응력을 분산시키고 파이프 변형을 줄일 수 있습니다. 예를 들어, 긴 크기의 얇은 벽 알루미늄 합금 파이프를 절단 할 때 파이프 중앙에서 양쪽 끝까지 대칭 적으로 절단하면 파이프 변형의 양을 효과적으로 제어 할 수 있습니다.
파이프의 클램핑 및 위치
안정적이고 신뢰할 수있는 클램핑 방법
적절한 비품 선택
파이프의 모양, 크기 및 재료에 따라 적절한 비품을 선택하는 것이 중요합니다. 둥근 파이프의 경우 일반적으로 사용되는 비품은 3 개의 턱 척, V- 블록 비품 등을 포함합니다. 정사각형 또는 특수 모양의 파이프의 경우 맞춤형 특수 비품을 사용할 수 있습니다. 고정물은 절단 공정 중에 파이프가 움직이지 않도록 충분한 클램핑 력이 있어야하지만 파이프 변형을 일으키기 위해 너무 단단히 고정되어서는 안됩니다. 예를 들어, 직경이 두껍고 벽으로 둘러싸인 강관을자를 때 유압식 3- 턱 척은 강력하고 균일 한 클램핑 력을 제공하여 파이프의 안정성을 보장 할 수 있습니다.
클램핑 력의 균일 한 분포
고르지 않은 클램핑 력으로 인한 파이프 변형 또는 부정확 한 위치를 피하려면 클램핑 공정 동안 클램핑 력이 파이프 표면에 골고루 분포되도록해야합니다. 일부 고급 비품은 다중 점 클램핑 또는 자체 적응성 클램핑 기술을 사용하여 파이프의 실제 모양에 따라 클램핑 력을 자동으로 조정하여 파이프를 모든 방향으로 고르게지지하고 클램핑 할 수 있습니다. 예를 들어, 에어백 - 타입 고정물을 사용하면 에어백을 팽창시켜 에어백이 파이프 표면에 균등하게 맞아 클램핑 력의 균일 한 분포를 실현할 수 있습니다.
정확한 포지셔닝 시스템
포지셔닝 참조 선택
정확하고 안정적인 포지셔닝 참조를 선택하는 것이 파이프의 위치 정확도를 보장하는 핵심입니다. 일반적으로, 파이프의 처리 된 표면, 중심선 또는 설계 참조는 바람직하게는 위치 기준으로 선택된다. 절단하기 전에 포지셔닝 참조를 청소하고 검사하여 기름, 불순물 및 손상이 없는지 확인해야합니다. 예를 들어, 회전 처리를 거친 고밀도 파이프를 절단 할 때, 회전 된 외부 표면을 포지셔닝 참조로 사용하면 절단 후 차원 정확도가 설계 요구 사항을 충족 할 수 있습니다.
포지셔닝 장치의 정확성 보장
포지셔닝 장치의 정확도는 파이프의 위치 정확도에 직접적인 영향을 미칩니다. 높은 정밀 포지셔닝 핀, 위치 블록, 센서 및 기타 장치를 사용하면 파이프의 정확하고 빠른 위치를 달성 할 수 있습니다. 일부 파이프 절단기에는 광학 위치 시스템 또는 레이저 레인지 핀더가 장착되어있어 실제 타임에서 파이프 위치를 모니터링하고 위치를 자동으로 조정하여 절단 전에 파이프가 올바른 위치에 있는지 확인합니다. 예를 들어, 레이저 레인지 파인더를 사용하여 파이프의 끝면과 절단 헤드 사이의 거리를 측정하면 정확도가 ± 0. 05mm에 도달하여 위치 정확도를 크게 향상시킬 수 있습니다.
장비의 일일 유지 보수 및 보정
정기 검사 및 유지 보수
기계적 구성 요소 검사
전송 구성 요소의 마모 조건, 연결 부품의 압박감 및 회전 구성 요소의 동심성을 포함하여 파이프 절단기의 기계적 구성 요소를 정기적으로 검사하십시오. 예를 들어, 너트와 볼 나사의 나사 사이의 클리어런스를 점검하십시오. 클리어런스가 너무 커지면 전송 정밀도에 영향을 미치며 적시에 조정하거나 교체해야합니다. 가이드 레일의 윤활 조건을 확인하여 가이드 레일 표면에 충분한 윤활유가 있는지 확인하여 마찰과 마모를 줄입니다.
전기 시스템의 유지 보수
전기 시스템을 정기적으로 유지하고 모터, 드라이버 및 컨트롤러와 같은 구성 요소의 작동 상태를 확인하고 전기 캐비닛의 먼지 및 잔해를 청소하여 전기 고장으로 인한 절단 정밀도에 영향을 미치는 장비의 불안정한 작동을 방지하십시오. 예를 들어, 모터의 탄소 브러시의 마모 조건을 정기적으로 점검하고 적시에 심하게 마모 된 탄소 브러시를 적시에 교체하여 모터의 정상적인 작동을 보장하십시오.
윤활 및 청소
기계적 부품의 양호한 작동을 보장하기 위해 장비의 각 윤활 지점을 정기적으로 윤활하십시오. 동시에, 금속 먼지, 잔해 및 기타 불순물이 장비의 내부에 들어가는 것을 방지하기 위해 장비를 깨끗하게 유지하여 장비의 정밀성 및 서비스 수명에 영향을 줄 수 있습니다. 예를 들어, 매일 작업 후 절단 테이블의 금속 잔해물을 청소하고 장비의 포괄적 인 청소 및 정기적 인 유지 보수를 수행하십시오.
정밀 교정
절단 정밀도의 감지
정기적으로 표준 측정 도구를 사용하여 파이프 절단기의 절단 정밀도를 감지하십시오. 예를 들어, 캘리퍼, 마이크로 미터 등을 사용하여 컷 파이프의 크기를 측정하고 설계 크기와 비교하여 오류를 계산하십시오. 일반적으로 일주일 또는 한 달에 한 번 또는 한 달에 한 번 정밀 탐지를 수행하고 장비 매개 변수를 조정하거나 감지 결과에 따라 적시에 유지 관리를 수행하십시오.
레이저 초점의 교정
레이저 파이프 절단기의 경우 레이저 초점의 위치는 절단 정밀도에 큰 영향을 미칩니다. 장비의 장기 사용 또는 운송으로 인해 레이저 초점이 이동할 수 있으며 정기적 인 교정이 필요합니다. 포커스 테스트 플레이트와 같은 특수 포커스 교정 도구를 사용하여 레이저 헤드의 초점 길이와 위치를 조정하여 레이저가 파이프 표면에 정확하게 초점을 맞추고 정밀도를 절단 할 수 있도록합니다.
포지셔닝 시스템의 교정
장비의 포지셔닝 시스템을 정기적으로 교정하고 포지셔닝 장치의 정확성과 반복성을 확인하십시오. 절단 헤드 또는 파이프를 이동시킴으로써 포지셔닝 장치의 피드백 데이터와 실제 위치 사이의 편차를 측정하고 해당 조정 및 보정을 수행하십시오. 예를 들어, 표준 - 길이 게이지 블록을 사용하여 공급 시스템의 위치 정확도를 보정하여 공급 길이의 정확도를 보장합니다.
파이프 절단 기계의 절단 정밀도를 보장하는 것은 장비 자체의 정밀도, 절단 공정 최적화, 파이프의 클램핑 및 포지셔닝, 장비의 일일 유지 보수 및 보정과 같은 여러 측면을 포함하는 포괄적 인 작업입니다. 이러한 측면에서 시작하여 포괄적이고 체계적인 제어 및 관리를 수행함으로써 파이프 커팅 머신이 항상 높은 정밀 절단 성능을 유지하고 다양한 산업에서 파이프 처리 정밀도에 대한 엄격한 요구 사항을 충족시키고 제품 품질 및 엔터프라이즈 생산 효율성을 강력하게 보장 할 수 있습니다.
-- Rayther Laser Jack Sun --
